熊愛武
級別: 探索解密
精華主題: 0
發帖數量: 18 個
工控威望: 138 點
下載積分: 646 分
在線時間: 1(小時)
注冊時間: 2011-06-24
最后登錄: 2013-06-17
查看熊愛武的 主題 / 回貼
樓主  發表于: 2011-08-19 17:03
IGBT散熱問題一直是困擾廣大工程師的難題，今天分享一個英飛凌RC-Drives IGBT系列采用D-PAK封裝的散熱方法，申明：該方法是從資料看到的，借花獻佛，希望更多的工程師朋友能夠分享自己的高招。

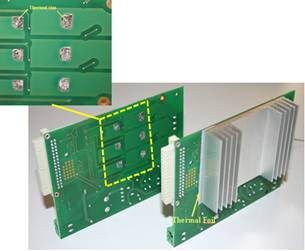

“在IGBT下方鉆若干氣孔，通過氣孔就可以很好的熱散出去。在PCB板背面用薄的硅膠片或是螺釘將散熱器固定�！本唧w案例可見下圖




jxh668
jxh668
級別: 工控俠客
精華主題: 0
發帖數量: 1429 個
工控威望: 2169 點
下載積分: 4006 分
在線時間: 830(小時)
注冊時間: 2009-12-21
最后登錄: 2025-05-25
查看jxh668的 主題 / 回貼
1樓  發表于: 2011-08-19 17:32
費勁鉆孔不如散熱片涮黑的效果顯著
來看看 ，有用的就下了。深圳的可找我呵
z4131246
華銘工控
級別: 工控俠客
精華主題: 0
發帖數量: 582 個
工控威望: 2562 點
下載積分: 23788 分
在線時間: 521(小時)
注冊時間: 2010-10-22
最后登錄: 2022-08-19
查看z4131246的 主題 / 回貼
2樓  發表于: 2011-08-19 18:48
引用
引用第1樓jxh668于2011-08-19 17:32發表的 費勁鉆孔不如散熱片涮黑的效果顯著 :
費勁鉆孔不如散熱片涮黑的效果顯著

兄弟 散熱效果好了 抗震性能怎么樣 整體布局美觀嗎 抗干擾能力好不好（LZ采取鍍銅整塊板的抗干擾能力大大的加強了）。
junjie
級別: 探索解密
精華主題: 0
發帖數量: 83 個
工控威望: 196 點
下載積分: 626 分
在線時間: 138(小時)
注冊時間: 2011-04-25
最后登錄: 2022-05-11
查看junjie的 主題 / 回貼
3樓  發表于: 2011-08-19 21:40
好方法.;
liuxianhua
級別: 論壇先鋒
精華主題: 0
發帖數量: 611 個
工控威望: 1067 點
下載積分: 10234 分
在線時間: 572(小時)
注冊時間: 2008-11-19
最后登錄: 2013-02-22
查看liuxianhua的 主題 / 回貼
4樓  發表于: 2011-08-20 11:32
引用
引用第1樓jxh668于2011-08-19 17:32發表的 費勁鉆孔不如散熱片涮黑的效果顯著 :
費勁鉆孔不如散熱片涮黑的效果顯著

請教一下：散熱片涮黑散熱是什么原理？
泰山之石
A
級別: 工控俠客
精華主題: 0
發帖數量: 2299 個
工控威望: 2534 點
下載積分: 11780 分
在線時間: 921(小時)
注冊時間: 2008-11-12
最后登錄: 2025-05-30
查看泰山之石的 主題 / 回貼
5樓  發表于: 2011-08-20 13:01
引用
引用第4樓liuxianhua于2011-08-20 11:32發表的 Re:費勁鉆孔不如散熱片涮黑的效果顯著 :

請教一下：散熱片涮黑散熱是什么原理？

也想學學
cvc
級別: 探索解密
精華主題: 0
發帖數量: 21 個
工控威望: 144 點
下載積分: 841 分
在線時間: 1(小時)
注冊時間: 2011-07-13
最后登錄: 2014-02-28
查看cvc的 主題 / 回貼
6樓  發表于: 2011-08-22 10:20
請問樓主 RC-Drives IGBT主要是應用在什么領域？
熊愛武
級別: 探索解密
精華主題: 0
發帖數量: 18 個
工控威望: 138 點
下載積分: 646 分
在線時間: 1(小時)
注冊時間: 2011-06-24
最后登錄: 2013-06-17
查看熊愛武的 主題 / 回貼
7樓  發表于: 2011-08-22 10:24
回樓上 英飛凌RC-Drives系列逆向?qū)ㄐ虸GBT，有4安、6安、10安和15安四個等級，主要應用在洗衣機、洗碗器、吸塵器、空調、冰箱的壓縮機、伺服驅動、風扇還有水泵。

同問何為散熱器涮黑？
yangyajiang
看得多回得少。見諒了！
級別: 家園常客
精華主題: 0
發帖數量: 1127 個
工控威望: 836 點
下載積分: 34261 分
在線時間: 466(小時)
注冊時間: 2008-02-02
最后登錄: 2020-12-29
查看yangyajiang的 主題 / 回貼
8樓  發表于: 2011-08-22 11:13
那個叫散熱片電度黑，刷的效果不好
shoula
級別: 探索解密
精華主題: 0
發帖數量: 14 個
工控威望: 134 點
下載積分: 638 分
在線時間: 0(小時)
注冊時間: 2011-06-29
最后登錄: 2013-06-18
查看shoula的 主題 / 回貼
9樓  發表于: 2011-08-23 11:24
樓主這種方法適用于英飛凌今年推的RC-D Fast系列IGBT嗎？這個新系列據說功耗降低20%，一般應該不存在散熱的問題吧？（好像也不需用散熱器）
xh00783
級別: 探索解密
精華主題: 0
發帖數量: 69 個
工控威望: 168 點
下載積分: 402 分
在線時間: 115(小時)
注冊時間: 2009-10-26
最后登錄: 2025-05-30
查看xh00783的 主題 / 回貼
10樓  發表于: 2011-08-24 16:54
沒有看懂
sisi
級別: 探索解密
精華主題: 0
發帖數量: 21 個
工控威望: 140 點
下載積分: 650 分
在線時間: 0(小時)
注冊時間: 2011-06-28
最后登錄: 2013-06-26
查看sisi的 主題 / 回貼
11樓  發表于: 2011-08-24 17:36
IGBT技術進步主要體現在兩個方面：通過采用和改進溝槽柵來優化垂直方向載流子濃度，以及利用“場終止”概念(也有稱為“軟穿通”或“輕穿通”)降低晶圓n襯底的厚度。RC-Drives IGBT具備了以上兩點，同時引入了一個逆向?qū)ㄐ投䴓O管，所以該系列擁有非常低的飽和導通壓降和非常高的EMI效果，最高結溫可以達到175度，高科技�。�
